4000 环境空气挥发性有机物（非甲烷总烃、苯系物）在线监测系统，完全自主研发，性能指标达到并超越国际领先水平，具有超高的系统稳定性和安全可靠性，测量结果实时准确，且维护少，运行成本低。满足国家标准和行业标准对挥发性有机物的监测要求。该系统非常适用于环境空气/厂界/厂区/无组织排放中总烃、甲烷、非甲烷总烃、苯系物、氯苯、乙醛、丙烯醛、甲醇、氯乙烯、丙烯腈等一种或多种化合物。

系统原理为样气经多级过滤除尘，进入在线气相色谱仪，采用定量环或脱附管定量，通过阀切换进入色谱柱，将不同的目标污染物分离并依次进入氢火焰离子化检测器中（FID）或火焰光度检测器（FRD），测定其污染程度。

1、预处理系统1、预处理系统

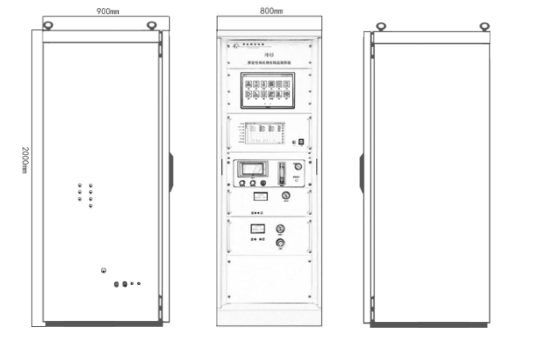

尺寸（800×2100×900）mm （W×H×D）。

样品管线尽量简单，尽量减少连接点、交插点和进出口以防止泄漏。

满足起吊、拖运、运输及支撑墙面安装设备要求。

设有接地柱，保证内部所有电器设备的可靠接地。

配备气体放空管线至柜底。

内部电缆敷设在线槽或布线盘内。

样品流路进入机柜之前，配有明确的位号标识。

电气设备，接线箱、开关、电缆及接线端子有标牌和警示。

防爆机柜内设置氢气报警器（选配），联锁控制 机柜供电。

2、系统控制软件

符合HJ75 和 HJ76 的要求；

符合合规编制的在线监测小时、 日、月、年报表；

显示和记录系统监测污染物的监测数据和超标等报警信息。生成并保存运行操作记录报告和掉电记录报告，系统操作和运行状态记录日志；

支持数据库，实现数据储存，采集的有效数据大于 90%；

数据传输：兼容多种数据传输接口。

3、在线气相色谱仪

非甲烷总烃在线气相色谱仪（冷杉3100-02）

非甲烷总烃在线气相色谱仪（冷杉3100-02），适用于监测环境空气中非甲烷总烃（NMHC）浓度。该产品采用双阀、双柱、FID 配置，且全过程高温伴热，样品经定量环定量、双阀进样、双色谱柱分离后进入氢火焰离子化检测器（FID）检测，分别测定样品中的总烃（THC）和甲烷（CH4）浓度，非甲烷总烃（NMHC）的浓度由差减法计算，与国标（HJ604-2017）一致。

苯系物 在线气相色谱仪

苯系物在线气相色谱仪（冷杉 3100-04），采用单阀、双柱、单FID配置，样品经常温吸附-快速热脱附、预柱与分析柱分离后，氢火焰离子化检测器（FID）检测，分别测定样品中各苯系物的浓度。适用于环境空气中苯、甲苯、乙苯、二甲苯、苯乙烯、异丙苯的含量监测。

非甲烷总烃及苯系物 在线气相色谱仪

非甲烷总烃及苯系物 在线气相色谱仪（冷杉 3100-06），采用独立双通道，三阀、四柱、双 FID 配置，样品经常温吸附、快速热脱附、预柱与分析柱分离后，氢火焰离子化检测器（FID）检测，前 FID  测定样品中的总烃（THC）和甲烷（CH4）浓度，非甲烷总烃（NMHC）的浓度由差减法计算，与国标（HJ 604-2017）一致；后FID 测定样品中苯系物各组分的浓度。适用于环境空气中非甲烷总烃、苯、甲苯、乙苯、二甲苯、苯乙烯、异丙苯等含量监测。

在线气相色谱仪内置控制系统

界面友好:简洁实时监控仪器运行状态；

性能测试:基线噪声、基线漂移；

保留时间重复性高、数据准确性高：积分参数、保留时间锁定；

仪器安全性高，数据安全：记录报警信息、不断提示异常模块信息、记录操作日志、操作可回溯储存、导出原始数据；
      易于诊断和免维护：易于诊断，系统提供300多种错误代码，完善的系统检过程，可迅速诊断系统故障，维护人员可迅速定位问题。

系统免维护，支持计划操作，可实现定期全自动：校准、标定、老化色谱柱。远程控制，厂家可迅速提供技术支持。自动报警，支持短信报警。

4、气体发生器

在线碱液型氢气发生器

在线碱液型氢气发生器（PN:7100-01），仪器内部采用全封闭设计，相比传统碱液型氢气发生器最大 限度的避免了碱液的危害。独立不锈钢储水箱，在封 闭碱液的同时降低温度，延长电解池寿命。

在线纯水型氢气发生器

在线纯水型氢气发生器（PN:7100-08），采用电解纯水方式，无腐蚀、无污染。脱水部分采用 Nafion + 硅胶交替活化，最大限度的脱除了水份，出口端有微 量氧脱除剂（不需活化）使纯度更高。

在线零级空气发生器

在线零级空气发生器（PN:7100-02），通过对压缩空气中的总碳氢化合物进行催化裂解产生低于0.1 ppm碳氢化合物（以甲烷计）的零级空气，在含有铂钯载体的加热催化器中碳氢化合物被转化为二氧化碳和 水蒸气。再经过脱除二氧化碳和水的装置后，即可得 到零级别的空气，空气流量为0-5 L/min。

在线零级氮气发生器

在线零级氮气发生器（PN:7100-07），采用变压 吸附技术从空气中分离氮气，产气效率高，连续运行 稳定，纯度高
空压机

无油静音空气压缩机（PN:7100-04），主要作用是供给压缩空气给在线零级空气发生器。噪音低，体 积小，造型美观、耗电省，维护简单以及安全耐用等 优点。

5、标定系统（对系统进行标定校准）

气体动态校准仪

气体动态校准仪（6100）是一种智能化在线气体校准仪器。传统校准方式采用不同浓度的多个钢瓶气体分别进样分析，通过校

准曲线进行仪器校准，冷杉 6100 气体动态校准仪由流量控制系统、气路控制系统和计算机控制系统组成，使用一瓶已知浓度

标气调节不同稀释比例得到不同含量的标准气体浓度梯度。完全自动化操作，大大减少工作量并节约配气时间。

冷杉 4000 环境空气挥发性有机物（非甲烷总烃、苯系物）在线监测系统，为客户提供从样气预处理系统、到核心的在线气相

色谱仪及相关配套辅助气源和标定系统、数据采集系统的一站式服务。

选择冷杉，选择完善服务：整个系统所有产品均为本公司自主研发产品，能为客户迅速提供售后服务；核心的在线气相色谱仪

是本公司多年技术积累的产品，能够为客户提供方法定制、LOGO定制、软件风格定制等服务；本公司所有核心零部件均采用进口知名品牌产品，保证系统的持续稳定；本产品经过严格测试，具备防爆功能，占地少，适用于各种环境应用场景。
